Gối cầu là gì?

Gối cầu là phần trung gian nằm giữa mố trụ cầu và kết cấu nhịp. Gối cầu có tác dụng như một tấm đệm chịu tải trọng và làm giảm lực cắt ngang của kết cấu nhịp truyền xuống mố trụ. Đồng thời gối cầu sẽ cho kết cấu làm việc theo mô hình tính toán và giúp kết cấu nhịp dịch chuyển, co giãn ít mà bị cản trở.

Các loại gối cầu

Gối cầu là một thiết bị được dùng với mục đích đảm bảo được êm thuận khi lực được truyền từ dầm cầu xuống xà mũ hoặc đỉnh trụ.

Phân loại Gối cầu:

Gối chậu: Gối chậu cố định, gối chậu di động , gối chậu di động đơn hướng, gối chậu di động hai hướng, và gối chậu di dộng đa hướng.
Gối cao su: Gối cao su cốt bản thép cố định và gối chậu.

Thiết bị gối cầu có những tính năng gì đặc biệt?

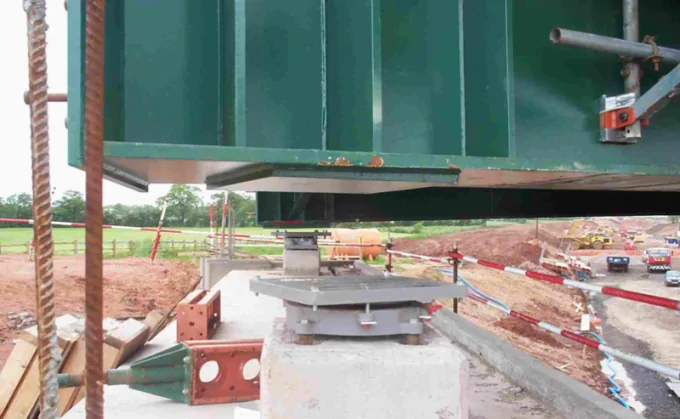

Gối cầu có vai trò tạo nên những cây cầu vững chắc

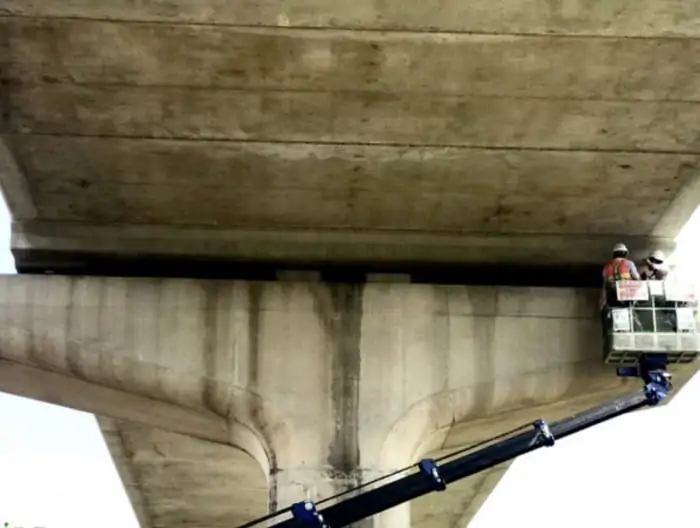

Một số gối cầu dùng trong công trình cầu bê tông

Cấu tạo và ứng dụng của gối chậu

Gối cầu kiểu chậu có khả năng chịu được tải trọng thẳng đứng nhờ vào hiệu ứng nén của chậu thép. Thiết bị này hoạt động tạo ra sự dịch chuyển và chuyển dịch theo hướng thẳng do sự biến dạng của đĩa cao su.

Gối chậu hiện nay bao gồm ba bộ phận chính: pít-tông, chậu thép và một đĩa cao su. Đĩa cao su được đặt bên trong chậu thép. Dưới tác dụng của tải trọng thì đĩa cao su này sẽ biến dạng theo thể tích của chậu thép. Qua đó, nó có thể chịu được lực và xoay quanh một mặt phẳng ngang do kết cấu của nhịp cầu tạo ra. Piston và chậu thép sẽ là bộ phận kết nối giữa các kết cấu. Ngoài ra, thiết bị này có thể được thiết kế thêm một bộ phận thứ 4. Đó chính là thanh dẫn hướng để hạn chế hoặc dịch chuyển thông qua kết cấu nhịp cầu sinh ra.

Gối chậu có khả năng chịu được tải trọng thẳng đứng

Ứng dụng của gối hình cầu

Gối hình cầu cho phép cầu dịch chuyển và xoay với một tấm chịu lực bằng đồng có độ bền tương đối cao. Thiết bị này có khả năng dịch chuyển lớn hơn gối chậu. Nhờ vào các tấm cao su có thể chịu tải linh hoạt hơn.

Chức năng và cấu tạo của gối cầu cao su bản thép

Theo các chuyên gia trong ngành xây dựng, gối cầu cao su được hiểu là bộ phận trung gian. Có vai trò tạo sự liên kết lâu dài giữa nhịp cầu và lớp vải mô trụ cầu. Bộ phận này có vai trò chịu tải trọng và giảm lực cắt ngang của kết cấu nhịp cầu truyền xuống trụ cầu. Ngoài ra, sự xuất hiện của gối cầu cao su bản thép còn giúp kết cấu nhịp ít vị co giãn, cản trở hơn. Từ đó tạo độ êm khá ổn định khi truyền lực từ dầm cầu xuống đỉnh trụ của cầu.

Thiết bị này có chức năng chịu được tải trọng lớn theo phương thẳng đứng. Có thể chuyển động qua lại và góc xoay thông qua các bộ phận bằng cao su. Thiết bị này được sử dụng rộng rãi cho nhiều loại cầu. Với các quy mô xây dựng khác nhau từ nhỏ, vừa đến lớn.

Cao su mềm trong gối cầu cao su bản thép được chia thành nhiều lớp và kết hợp với các lớp thép tấm. Nhờ vào tính chất dẻo và biến dạng đàn hồi của cao su mà góc xoay được đảm bảo. Đồng thời cho phép di chuyển theo phương ngang nhờ vào biến dạng cắt của cao su. Lưu ý rằng, những vấn đề này cần được xem xét khi thiết kế các tấm trượt PTEE. Tấm trượt này có vai trò giữ các bề mặt gối cầu cao su bản thép có thể chịu được chuyển vị ngang lớn với tấm đệm bên trong gối.

Có thể biến dạng ngang

Gối cầu sẽ chịu các tác động của các lực phương nằm ngang. Mặt ngoài của loại gối cầu này sẽ bắt đầu biến dạng đàn hồi dọc theo chiều cao. Trạng thái ban đầu của gối cầu sẽ quay lại khi không còn bất cứ lực nào tác động lên gối cầu nữa. Lúc này, gối cầu cao su bản thép sẽ hấp thụ năng lượng dao động nghiêng của dầm cầu.

Có thể biến dạng đàn hồi

Gối cầu cao su bản thép chịu sự tác động của lực cục bộ

Gối cầu cao su bản thép sẽ là thiết bị chịu sự tác động của lực cục bộ. Lực này sẽ nằm vuông góc với phương ngang. Sau đó dầm cấu sẽ dao động nghiêng vào nên một momen quay. Lúc này, gối cầu sẽ bắt đầu biến dạng đàn hồi theo hướng chịu tác động của lực cục bộ và bắt đầu quay. Tiếp đến, gối cầu cao su bản thép cũng sẽ hấp thụ năng lượng dao động nghiêng của dầm cầu.

Những điều cơ bản cần lưu ý khi sử dụng gối cầu

Nếu các gối cầu được lắp đặt không đúng cách. Có thể sẽ xuất hiện hiện tượng nước rò rỉ do hư hỏng của khe co giãn. Điều này có thể dễ ảnh hưởng hơn đến các gối. Nêu không xem xét bảo trì về sau cho các kết cấu khi thiết kế. Thì việc kiểm tra chi tiết có thể không thực hiện được, từ đó khó có thể phát hiện được hư hỏng. Vì vậy, việc thường xuyên kiểm tra, bảo dưỡng cũng như chống ăn mòn và chống bám bụi là những việc làm rất quan trọng.

Cấu tạo gối cầu cũng giống như những thiết bị cơ khí đều có độ chính xác cao. Do đó hiểu biết về thiết kế và chế tạo, kiểm soát chất lượng, phương pháp lắp đặt và quy trình bảo dưỡng thiết bị này khá là cần thiết.

BẢNG KÍCH THƯỚC; CHIỀU DÀY VÀ TẢI TRỌNG TÁC ĐỘNG GỐI CẦU (1kN = 101,972kg = 1,101972 tấn)
KÍCH THƯỚC La x Lb (mm)	CHIỀU DÀY CỦA GỐI (mm)	TẢI TRỌNG TÁC ĐỘNG (kN)	KÍCH THƯỚC La x Lb (mm)	CHIỀU DÀY CỦA GỐI (mm)	TẢI TRỌNG TÁC ĐỘNG (kN)
100×150	14;21;28	150	350×400	47;57;67;77;50;64;78	1400
100×200	14;21;28	200	350×450	47;57;67;77;50;64;78	1575
100×250	14;21;28	250	350×500	57;67;77;87;50;64;78	1750
100×300	14;21;28	300	350×550	57;67;77;87;50;64;78	1925
150×150	21;28;35;42	225	350×600	57;67;77;87;50;64;78	2100
150×180	21;28;35;42	270	350×650	50;64;78;47;66;85	2275
150×200	21;28;35;42	300	350×700	50;64;78;47;66;85	2450
150×250	21;28;35;42	375	400×450	64;78;92;66;85;104	1800
150×300	21;28;35;42;27;37	450	400×500	64;78;92;66;85;104	2000
150×350	21;28;35;42;27;37	525	400×550	64;78;92;66;85;104	2200
180×180	28;35;42;49	324	400×600	64;78;92;66;85;104	2400
180×200	28;35;42;49	360	400×650	64;78;92;66;85;104	2600
180×250	28;35;42;49;27;37	450	400×700	64;78;92;66;85;104	2800
180×300	28;35;42;49;27;37	540	400×750	64;78;92;66;85;104	3000
180×350	28;35;42;49;27;37	630	400×800	64;78;92;66;85;104	3200
180×400	28;35;42;49;27;37	720	400×950	20;30;37	3800
200×250	28;35;42;49;56;27;37;47	500	450×500	64;78;92;106;66;85;104	2250
200×300	35;42;49;56;27;37;47	600	450×550	64;78;92;106;66;85;104	2475
200×350	35;42;49;56;27;37;47	700	450×600	64;78;92;106;66;85;104	2700
200×400	27;37;47;36;50	800	450×650	64;78;92;106;66;85;104	2925
200×450	27;37;47;36;50	900	450×700	64;78;92;106;66;85;104	3150
200×500	27;37;47;36;50	1000	450×750	78;92;106;66;85;104	3375
250×300	37;47;57;36;50;64	750	450×800	78;92;106;66;85;104	3600
250×350	37;47;57;36;50;64	875	450×850	78;92;106;66;85;104	3825
250×400	37;47;57;36;50;64	1000	500×600	78;92;106;120;66;85;104;123	3000
250×450	37;47;57;36;50;64	1125	500×700	78;92;106;120;66;85;104;123	3500
250×500	37;47;57;36;50;64	1250	500×800	78;92;106;120;66;85;104;123	4000
250×550	37;47;57;36;50;64	1370	500×900	66;85;104;123	4500
300×350	47;57;67;50;64;78	1050	600×700	85;104;123;142	4200
300×400	47;57;67;50;64;78	1200	600×800	85;104;123;142	4800
300×450	47;57;67;50;64;78	1350	600×900	85;104;123;142	5400
300×500	47;57;67;50;64;78	1500	600×950	85;104;123;142	5700
300×550	47;57;67;50;64;78	1650	600×1000	104;123;142	6000
300×600	47;57;67;50;64;78	1800	700×800	104;123;142;161;180	5600
300×650	47;57;67;50;64;78	1950	700×900	123;142;161;180	6300

Trên đây là thông tin chi tiết về gối cầu thường được sử dụng phổ biến hiện nay. Chúng tôi hy vọng rằng bài viết này đã cung cấp cho bạn thêm nhiều nguồn thông tin đa dạng và hữu ích.
